En toda instalación eléctrica, organizar correctamente los conductores contribuye al buen funcionamiento del sistema y disminuye los riesgos durante las tareas de revisión y mantenimiento. Para ello, la canaleta ranurada para cables es una alternativa muy utilizada en tableros eléctricos, gabinetes de control y equipos industriales.

Este elemento de gestión del cableado permite distribuir los conductores de manera ordenada, facilita la identificación de los circuitos y optimiza el espacio disponible. A continuación, conocerás qué es una canaleta ranurada, cuáles son sus usos más comunes y qué factores debes tener en cuenta para seleccionar la más adecuada.

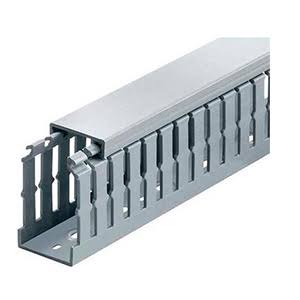

¿Qué es una canaleta ranurada para cables?

Una canaleta ranurada es un accesorio de organización, fabricado generalmente en PVC, que se instala en el interior de tableros eléctricos y gabinetes para conducir, ordenar y proteger los cables. Su principal diferencia frente a otros sistemas de canalización son las ranuras ubicadas en los laterales, que permiten retirar o incorporar conductores en distintos puntos sin necesidad de desmontar toda la canaleta. Esto simplifica las modificaciones del cableado, las ampliaciones de circuitos y las tareas de mantenimiento.

¿Cómo funcionan?

Durante la instalación, los conductores se distribuyen por el canal principal de la canaleta, mientras que las ranuras laterales facilitan su salida hacia bornes, interruptores y otros componentes del tablero. Esto permite mantener un recorrido ordenado del cableado y agregar o retirar conductores cuando sea necesario.

Principales beneficios

• Organización del cableado: Permite mantener cables ordenados, separados por tipo o función, lo cual mejora la estética y el control.

• Fácil acceso y mantenimiento: Las ranuras permiten modificar la instalación sin necesidad de desmontar todo el sistema.

• Protección mecánica: Aislamiento ante posibles daños físicos por fricción, pisadas o contacto con otros equipos.

• Ahorro de tiempo en instalaciones: Su diseño modular facilita la instalación rápida, ideal para entornos con alta densidad de cableado.

• Cumplimiento normativo: Ayuda a cumplir con estándares eléctricos y de seguridad industrial.

Usos de las canaletas ranuradas

• Tableros eléctricos: organizan los conductores de alimentación, control y señal, manteniendo el cableado ordenado dentro del gabinete.

• Paneles de automatización industrial: facilitan la distribución de cables conectados a PLC, sensores y dispositivos de control.

• Gabinetes eléctricos: contribuyen a mantener el cableado organizado y accesible para las tareas de inspección y mantenimiento.

• Centros de control de motores: permiten ordenar las conexiones eléctricas de los sistemas de accionamiento, maniobra y protección.

¿Cómo elegir la adecuada?

Para elegir la canaleta ranurada más adecuada, no es suficiente con fijarse únicamente en sus dimensiones. También es importante analizar las características y necesidades específicas de la instalación eléctrica.

Estos son algunos aspectos importantes:

• Cantidad de tipos de cables: una mayor cantidad de conductores requiere una canaleta con mayor capacidad interna.

• Dimensiones del tablero o gabinete: el espacio disponible define el tamaño máximo del accesorio.

• Tipo de conductores: los cables de fuerza, control o señal pueden requerir diferentes criterios de organización.

• Condiciones del ambiente: factores como temperatura, polvo o exposición a agentes externos deben considerarse antes de la instalación.

• También es recomendable revisar las especificaciones técnicas del fabricante para conocer características como material, resistencia y dimensiones disponibles.

Elegir el cable adecuado es clave para garantizar una instalación eléctrica segura y eficiente. Factores como la resistencia y flexibilidad pueden marcar la diferencia según el tipo de proyecto. En este contexto, el cable RVK destaca por sus características y versatilidad.

Por ello, conocer sus características y principales aplicaciones permite determinar si es la opción adecuada para cada instalación.

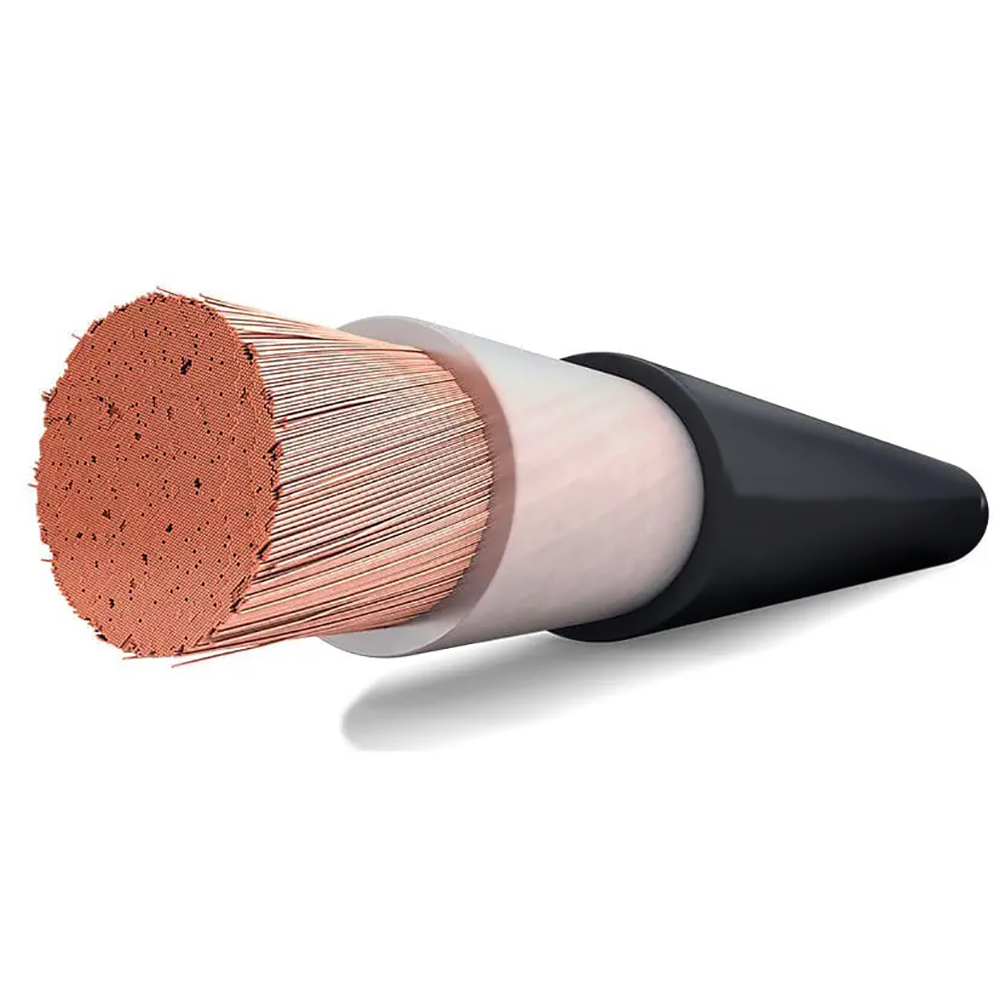

¿Qué es un cable RV-K?

El cable RV-K es un tipo de cable flexible unipolar o multipolar utilizado en instalaciones eléctricas de baja tensión. Está formado por conductores de cobre trenzado con aislamiento de PVC y una cubierta exterior de PVC. La «K» de RV-K significa Kontrolliert (controlado), lo que indica que este cable ha sido probado y aprobado según las normas alemanas.

Los conductores de cobre trenzado en los cables RV-K están diseñados para brindar flexibilidad y durabilidad. Los hilos simples se tuercen para formar un conductor que se puede doblar y doblar sin romperse. Esto hace que el cable sea ideal para aplicaciones que requieren flexibilidad, como robótica o sistemas automatizados.

Características claves

• Idoneidad: Para utilizar en interior y exterior en conexiones industriales.
• Normativa y tensión nominal: IEC 60502-1. UNE 21123-2. 600/1000 V y 1,8/3 kV. Retardante de llama, según lo especificado en la norma UNE‑EN IEC 60332-1. Grado AD8 de impermeabilidad.
• Estructura: Conductor de cobre flexible de clase 5, aislamiento de polietileno reticulado (XLPE) y revestimiento exterior de policloruro de vinilo (PVC).
• Información detallada: Cables unipolares y multipolares. Conformes con el reglamento RPC. Soporta condiciones de humedad.

¿Dónde se utiliza el cable RV-K?

• Instalaciones eléctricas fijas de baja tensión
• Redes de distribución y acometidas
• Instalaciones industriales
• Alumbrado exterior
• Instalaciones interiores y exteriores

Montaje en:

• Tubos y conductos
• Bandejas portacables
• Escaleras y abrazaderas
• Instalación enterrada (directa o en tubo)

Beneficios de utilizar el cable RV-K

• Alta flexibilidad: Cuenta con un conductor de cobre flexible Clase 5, que permite realizar instalaciones con mayor facilidad, incluso en recorridos con curvas pronunciadas o espacios de difícil acceso.
• Resistencia a la humedad e intemperie: Está diseñado para soportar ambientes húmedos y condiciones exteriores, incluso situaciones de inmersión, ofreciendo un buen desempeño sin necesidad de protección climática adicional.
• Instalación versátil: Puede utilizarse en diferentes tipos de instalación, ya sea al aire libre, sobre soportes, dentro de tuberías o directamente bajo tierra.
• Amplio rango de temperatura: Gracias a su aislamiento de polietileno reticulado (XLPE), puede trabajar en temperaturas de aproximadamente -15 °C a +90 °C.
• Propiedades retardantes de llama: Su cubierta exterior de PVC contribuye a limitar la propagación de las llamas, proporcionando mayor seguridad ante posibles incidentes.

Consejos de instalación

1. Asegúrese de cortar el cable a la longitud correcta antes de la instalación para evitar que quede demasiado flojo y que pueda provocar tropiezos o daños en el cable.
2. Utilice herramientas adecuadas, como pelacables y herramientas de engarce, para garantizar una conexión adecuada entre el cable y cualquier conector o terminal.
3. Siga todas las pautas y normas de seguridad al instalar el cable RV-K para protegerse a sí mismo y a los demás de los peligros eléctricos.
4. Evite doblar el cable por debajo de su radio de curvatura mínimo para evitar daños en el aislamiento del cable.
5. Inspeccione el cable con regularidad para detectar cualquier signo de desgaste, rotura o daño, y reemplácelo si es necesario para garantizar un funcionamiento continuo, seguro y confiable.

Las bandejas portacables son una solución técnica indispensable para organizar y proteger cables en entornos industriales. Una instalación bien ejecutada garantiza funcionalidad, seguridad y fácil mantenimiento.

Secciones sugeridas:

Selecciona el tipo adecuado de bandeja según el ambiente (perforada, rejilla, escalerilla)

Verifica soportes y accesorios antes de iniciar la instalación

Planea rutas y puntos de soporte para evitar sobrecargas

Usa herramientas adecuadas para corte, fijación y montaje

Asegura conexiones sólidas en tramos largos o en curvas

Limpia y revisa la instalación final para garantizar estabilidad

Cierre: Una instalación profesional no solo mejora el desempeño de la infraestructura eléctrica, también transmite confianza técnica a tus clientes y auditores.

Cortar fierro es una tarea común en proyectos de construcción, remodelación o reparación. Ya sea que estés creando una estructura metálica, instalando una reja o trabajando con barras de acero, es esencial contar con las herramientas adecuadas y conocer los métodos de seguridad para obtener un corte preciso y evitar accidentes.

Aquí te dejamos algunos consejos para cortar fierro de manera efectiva y segura:

1. Elige la herramienta correcta:
   Para cortar fierro, es fundamental utilizar una herramienta adecuada como una amoladora angular con discos de corte específicos para metal. También puedes usar sierras de corte para metales o cortadoras de plasma, dependiendo del grosor y el tipo de fierro. Asegúrate de que la herramienta esté en buen estado y que el disco de corte sea el correcto para el material.
2. Usa protección personal:
   El corte de fierro puede generar chispas y fragmentos voladores, por lo que es vital utilizar equipo de protección personal. No olvides ponerte gafas de seguridad, guantes resistentes al calor y a los cortes, y protectores auditivos para minimizar riesgos durante el proceso. Además, es recomendable usar ropa ajustada y resistente que no quede atrapada en las herramientas.
3. Asegura el fierro:
   Coloca el fierro de forma segura en una superficie estable antes de comenzar el corte. Usa mordazas o sujeciones para mantenerlo firme, evitando que se mueva durante el corte. Esto no solo asegura un corte más preciso, sino que también previene accidentes.
4. Marca y mide antes de cortar:
   Antes de iniciar el corte, asegúrate de medir y marcar correctamente el punto de corte. Utiliza una regla o una cinta métrica para obtener dimensiones exactas y una tiza o marcador para indicar el área de corte. Esto evitará errores y reducirá la cantidad de desperdicio de material.
5. Realiza cortes lentos y controlados:
   Siempre realiza el corte con movimientos controlados. No apresures el proceso, ya que esto puede afectar la precisión y aumentar el riesgo de accidentes. Si es necesario, haz cortes más pequeños en lugar de tratar de cortar todo de una vez.
6. Revisa los bordes después del corte:
   Después de cortar el fierro, los bordes pueden quedar afilados o irregulares. Utiliza una lima o una amoladora de disco fino para suavizar los bordes y evitar que se generen cortes o raspaduras accidentales cuando manipules las piezas.

¿Por qué cortar fierro correctamente es tan importante?
Cortar fierro de manera adecuada no solo mejora la precisión de tu proyecto, sino que también garantiza la seguridad en el trabajo. Un corte mal hecho puede debilitar la estructura o causar daños innecesarios al material. Además, utilizar las técnicas y herramientas correctas te ahorrará tiempo y dinero a largo plazo.
